Torque Tender ข้อต่อเพลาที่ช่วยป้องกันการ Overload ของเครื่องจักร
Torque Tender เป็นอุปกรณ์หรือข้อต่อเพลาที่ออกแบบให้สามารถป้องกันการOverload หรือการใช้งานเกินกำลังของเครื่องจักรได้ หลักการทำงาน เมื่อมีการOverloadเกิดขึ้น สลักที่ยึดติดกันอยู่ในร่อง จะสบัดตัวหลุดออกจ
- ราคา
ไม่ระบุ
จำนวนสินค้า
บริษัทเป็นตัวแทนจำหน่ายสินค้าอุตสาหกรรมจากต่างประเทศ ได้แก่ อุปกรณ์ควบคุมความเร็ว อุปกรณ์ควบคุมอัตโมติ ระบบศูนย์กลางจ่ายน้ำมันหล่อลื่น เครื่องจักรงานโลหะ อุปกรณ์ที่ใช้กับระบบลำเลียงและขนถ่าย พัดลมอุตสาหกรรมทุกรูปแบบ ตัวอย่างสินค้าได้แก่ อินเวอร์เตอร์ มู่เล่ย์ปรับความเร็วรอบ คลัทช์ เบรค ข้อต่อเพลา เกียร์ลดรอบ เกียร์มอเตอร์ ปั๊มน้ำมันหล่อลื่นและอุปกรณ์ เครื่องเจาะ ย้ำ ต๊าป ปั๊มน้ำแสตนเลสใช้กับของเหลวที่มีความหนืดสูง ไพลอตแล้มป์ สวิทช์ปุ่มกด รีเลย์ เครื่องนับจำนวน เครื่องควบคุมอุณหภูมิ สวิทช์ลำแสง เครื่องควบคุมเฟส-โวลท์เตจ-กระแส โบลเวอร์ พัดลมอุตสากรรมทุกชนิด ดูรายละเอียดเพิ่มเติมได้ที่ http://www.namsae.com/ น่ำแซตั้งขึ้นในปี พ.ศ.2493 โดยจุดประสงค์หลักในขณะนั้นเพื่อให้บริการด้านอุตสาหกรรม ในงานทางด้านไฟฟ้า โดยผู้ก่อตั้งคือ Mr. Chung Boon Kieng ด้วยความสามารถของท่าน เราจึงสามารถขยายข่ายงานไปสู่ธุรกิจแนวต่างๆ อาทิเช่น ผู้ผลิตพัดลมไฟฟ้า มอเตอร์ไฟฟ้า เครื่องเป่าลมทางอุตสาหกรรม เป็นต้น ทางด้านอุตสาหกรรมทางโลหะก็ได้ขยายไปสู่ การผลิตน็อตและสกรู ตลอดจนลวดอลูมิเนียมและ ลวดทองแดง นอกจากนี้ยังได้ขยายขอบเขตงานไปทางด้านก่อสร้างอีกด้วย จึงได้ก่อให้เกิดบริษัทในเครือต่างๆ ขึ้นหลายบริษัท และได้กลายมาเป็น น่ำแซกรุ๊ป ในที่สุด หนึ่งในแผนกที่มีความสำคัญมากในอดีตของน่ำแซ คือ Overseas Trading Division ซึ่งเป็นผู้สั่งสินค้าและวัตถุดิบจากต่างประเทศ เพื่อ Supply ให้กับบริษัทในเครือของเราเอง และในขณะเดียวกันก็ได้จำหน่ายให้โรงงานอุตสาหกรรมทั่วไปด้วย เมื่อแผนกนี้ได้ทวีความสำคัญมากขึ้น ทางฝ่ายบริหารของน่ำแซกรุ๊ป จึงได้ตัดสินใจแยกแผนก Overseas Trading Division ออกมาเป็น บริษัท น่ำแซอินเตอร์เทรดดิ้ง จำกัด เมื่อปี พ.ศ. 2528 ตั้งแต่นั้นมา บริษัท น่ำแซอินเตอร์เทรดดิ้ง ก็ได้ขยายงานก้าวหน้าไปอย่างรวดเร็ว ภายใต้สัญญลักษณ์ และได้รับการแต่งตั้งจาก บริษัทต่างประเทศที่มีชื่อเสียงหลายแห่งทั่วโลก ให้เป็นตัวแทนจำหน่ายสินค้าแต่เพียงผู้เดียวในประเทศไทย สินค้าทั้งหมดที่ทางบริษัท น่ำแซอินเตอร์เทรดดิ้ง จำกัดนำเข้ามา ล้วนได้รับการคัดเลือกด้วยความพิถีพิถันว่า เป็นสินค้าซึ่งอยู่ในชั้นแนวหน้าของอุตสาหกรรม และเป็นที่ยอมรับเชื่อถือของโรงงานอุตสาหกรรมทั่วไป ทั้งนี้ภายใต้นโยบายของเราที่ว่า เราจะสรรหาแต่สินค้าที่มีคุณภาพดีที่สุด ด้วยราคาที่สมเหตุสมผล และแน่นอนด้วยการบริการหลังการขายที่ดีที่สุด ต่อลูกค้าของเราเช่นกัน ตราบจนถึงปัจจุบันเป็นปีที่ 21 ตั้งแต่ฝ่าย Overseas Trading Division ได้แตกตัวออกจาก น่ำแซกรุ๊ป ออกมาเป็นบริษัท น่ำแซอินเตอร์เทรดดิ้ง จำกัด เราประสบความสำเร็จและเป็นที่ยอมรับของโรงงานอุตสาหกรรมในประเทศไทยทุกๆแห่ง พร้อมกันนั้น สัญญลักษณ์ ก็เป็นที่รู้จักกันอย่างแพร่หลาย ไม่เพียงแต่ในประเทศเท่านั้น แม้ในต่างประเทศ ก็ยังเป็นที่กล่าวขวัญถึงกันทั่วไป ในแง่ของความน่าเชื่อถือ ความซื่อสัตย์สุจริต ตลอดจนความรู้ความสามารถและประสพการณ์ที่ดีเยี่ยมในทุกๆด้าน และแน่นอนว่าเราจะยืนหยัดรักษาชื่อเสียงและคุณความดีที่เราสะสมมาเป็นเวลานาน ด้วยนโยบายเดิมของเราอย่างเหนียวแน่นต่อไป นั่นคือ "การให้บริการที่ดีที่สุดสำหรับลูกค้าตลอดไป"
เข้าชมร้านค้า
รายละเอียด
Torque Tender (Torque Limiter)เป็นอุปกรณ์หรือข้อต่อเพลาที่ออกแบบให้สามารถป้องกันการOverload หรือการใช้งานเกินกำลังของเครื่องจักรได้
หลักการทำงาน เมื่อมีการOverloadเกิดขึ้น สลักที่ยึดติดกันอยู่ในร่อง จะสบัดตัวหลุดออกจากกัน ทำให้ด้านOutputหลุดออกจากด้านInputซึ่งเป็นด้านต้นกำลัง เป็นผลให้เครื่องจักรหยุดทำงานได้ในที่สุด
Torque Tender มีค่าของแรงบิดให้เลือกใช้มากมาย ค่าแรงบิดที่ว่านี้เปลี่ยนแปลงได้โดยการเลือกค่าของสปริงให้ถูกต้อง
นอกจากนั้น Torque Tender สามารถติดตั้งได้โดยง่าย โดยเพียงสวมใส่รูเพลาเข้ากับแกนเพลาของเครื่องจักรเท่านั้น
TORQUE LIMITERS
Overload protection devices instantly cut off input and output when an overload occurs, protecting machinery. Overloads are detected accurately and the drive key removed from the groove to cut off input and output. Once the overload is resolved, operation can continue automatically at the same torque from the same indexing position. Torque is set using a built-in torque spring, so there is no troublesome fine-tuning. Torque limiters also serve as flexible couplings, and can be used either by butting two shafts together or by wrapping. Since power is transmitted by a drive key, they can be used safely even in oil.
TORQUE LIMITERS
Torque Limiters
- TT-□-01 Types |
- TT-□-03 Types
These devices reliably detect overloads and isolate input and output by removing the drive key from the groove. Once the overload is resolved, operation can continue automatically at the same torque from the same indexing position. Torque is set using a built-in torque spring, so there is no troublesome fine-tuning.
TT-□-01 Types
Basic Specifications
- Set torque 0.2 N･m to 200 N･m
- Max. speed 1800 min-1 (Depends on size)
- Outer diameter 42 mm to 120 mm
TT-□-01 Types
TT-□-01 Types
Specifications
| Type | Size | Set torque value ［N・m］ | Misalignment | Max. rotation speed ［min-1］ | Moment of inertia ［kg・m2］ | Mass ［kg］ | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Spring color | Parallel | Angular | |||||||||||||
| Colorless | Blue | Red | Yellow | White | Gray | Green | Brown* | Colorless* | ［mm］ | ［°］ | |||||
| TT-1X-01 | 1X | 0.2 | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 0.2 | 0.5 | 1800 | 0.06×10-3 | 0.3 |
| TT-2-01 | 2 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 0.2 | 0.5 | 1800 | 0.26×10-3 | 0.7 |
| TT-2X-01 | 2X | 2 | 3 | 5 | 8 | 10 | 12 | 15 | 18 | 20 | 0.2 | 0.5 | 1800 | 0.52×10-3 | 1.0 |
| TT-3-01 | 3 | 5 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 0.2 | 0.5 | 1800 | 1.23×10-3 | 1.5 |
| TT-3X-01 | 3X | 10 | 16 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 0.2 | 0.5 | 1800 | 1.94×10-3 | 2.7 |
| TT-4X-01 | 4X | 20 | 30 | 50 | 80 | 100 | 120 | 150 | 180 | 200 | 0.2 | 0.5 | 500 | 14.8×10-3 | 6.3 |
*The above set torque values listed are measured at a speed of 1500 min-1.
*Use components with larger dimensions for applications with the torque marked by [*] requiring enhanced reliability.
[Dimensions]
| Size | Shaft bore dimensions in compliance with the new JIS standards A | Shaft bore dimensions in compliance with the new JIS standards K |
|---|---|---|
| 1X | 10, 11, 12, 14 | 10, 11, 12 |
| 2 | 11, 12, 14, 15, 16, 18, 19, 20 | 11, 12, 14, 15, 16 |
| 2X | 14, 15, 16, 18, 19, 20, 22, 24 | 14, 15, 16, 18, 19 |
| 3 | 18, 19, 20, 22, 24, 25, 28, 30 | 18, 19, 20, 22, 24, 25 |
| 3X | 18, 19, 20, 22, 24, 25, 28, 30 | 18, 19, 20, 22, 24, 25 |
| 4X | 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42, 45, 48, 50 | 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42, 45 |
| Size | Shaft bore dimensions in compliance with the old JIS standards A | Shaft bore dimensions in compliance with the old JIS standards K |
|---|---|---|
| 1X | 8, 10, 11, 12, 14 | 8, 10, 11, 12 |
| 2 | 11, 12, 14, 15, 16, 18, 19, 20 | 11, 12, 14, 15, 16 |
| 2X | 14, 15, 16, 18, 19, 20, 22, 24 | 14, 15, 16, 18, 19, 20 |
| 3 | 18, 19, 20, 22, 24, 25, 28, 30 | 18, 19, 20, 22, 24, 25 |
| 3X | 18, 19, 20, 22, 24, 25, 28, 30 | 18, 19, 20, 22, 24, 25 |
| 4X | 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42, 45, 48, 50 | 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42, 45 |
* There is no keyway for bore diameter ø8 mm.
* See below for details on bore drilling standards.

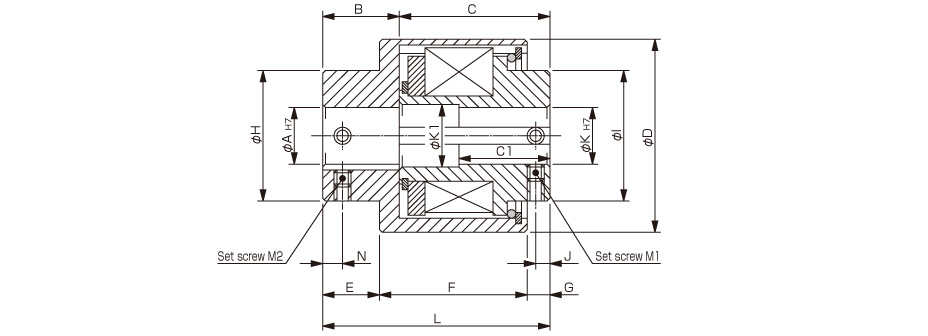

| Size | K1 | B | C | C1 | D | E | F | G | H | I | J | L | N | M1 | M2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1X | 12.5 | 20 | 30 | 23 | 42 | 15 | 30 | 5 | 25 | 22 | 3 | 50 | 6 | 2-M4 | 2-M4 |
| 2 | 16.5 | 25 | 41 | 32.5 | 55 | 20 | 35 | 11 | 35 | 32 | 5 | 66 | 7 | 2-M5 | 2-M5 |
| 2X | 20.5 | 31 | 45 | 34 | 65 | 25 | 40 | 11 | 40 | 38 | 5 | 76 | 8 | 2-M5 | 2-M5 |
| 3 | 25.5 | 38 | 53 | 40 | 75 | 30 | 50 | 11 | 45 | 45 | 5 | 91 | 10 | 2-M6 | 2-M6 |
| 3X | 25.5 | 36 | 85 | 41 | 75 | 30 | 80 | 11 | 45 | 45 | 6 | 121 | 10 | 2-M6 | 2-M6 |
| 4X | - | 46 | 95 | - | 120 | 35 | 90 | 16 | 80 | 80 | 8 | 141 | 12 | 2-M10 | 2-M10 |
[Standard Hole-drilling Standards]
| Models compliant with the old JIS standards (Class 2) | Models compliant with the new JIS standards | Models compliant with the new motor standards | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal bore diameter | Bore diameter øA/øK | Keyway width W | Keyway height T | Nominal bore diameter | Bore diameter øA/øK | Keyway width W | Keyway height T | Nominal bore diameter | Bore diameter øA/øK | Keyway width W | Keyway height T |
| Tolerance | H7 | E9 | +0.50 | Tolerance | H7 | H9 | +0.50 | Tolerance | G7 | H9 | +0.50 |
| 8 | 8+0.0150 | - | - | - | - | - | - | - | - | - | - |
| 10 | 10+0.0150 | 4+0.050+0.020 | 11.5 | 10H | 10+0.0150 | 4+0.0300 | 11.8 | - | - | - | - |
| 11 | 11+0.0180 | 4+0.050+0.020 | 12.5 | 11H | 11+0.0180 | 4+0.0300 | 12.8 | - | - | - | - |
| 12 | 12+0.0180 | 4+0.050+0.020 | 13.5 | 12H | 12+0.0180 | 4+0.0300 | 13.8 | - | - | - | - |
| 14 | 14+0.0180 | 5+0.050+0.020 | 16.0 | 14H | 14+0.0180 | 5+0.0300 | 16.3 | 14N | 14+0.024+0.006 | 5+0.0300 | 16.0 |
| 15 | 15+0.0180 | 5+0.050+0.020 | 17.0 | 15H | 15+0.0180 | 5+0.0300 | 17.3 | - | - | - | - |
| 16 | 16+0.0180 | 5+0.050+0.020 | 18.0 | 16H | 16+0.0180 | 5+0.0300 | 18.3 | - | - | - | - |
| 18 | 18+0.0180 | 5+0.050+0.020 | 20.0 | 18H | 18+0.0180 | 6+0.0300 | 20.8 | - | - | - | - |
| 19 | 19+0.0210 | 5+0.050+0.020 | 21.0 | 19H | 19+0.0210 | 6+0.0300 | 21.8 | 19N | 19+0.028+0.007 | 6+0.0300 | 21.5 |
| 20 | 20+0.0210 | 5+0.050+0.020 | 22.0 | 20H | 20+0.0210 | 6+0.0300 | 22.8 | - | - | - | - |
| 22 | 22+0.0210 | 7+0.061+0.025 | 25.0 | 22H | 22+0.0210 | 6+0.0300 | 24.8 | - | - | - | - |
| 24 | 24+0.0210 | 7+0.061+0.025 | 27.0 | 24H | 24+0.0210 | 8+0.0360 | 27.3 | 24N | 24+0.028+0.007 | 8+0.0360 | 27.0 |
| 25 | 25+0.0210 | 7+0.061+0.025 | 28.0 | 25H | 25+0.0210 | 8+0.0360 | 28.3 | - | - | - | - |
| 28 | 28+0.0210 | 7+0.061+0.025 | 31.0 | 28H | 28+0.0210 | 8+0.0360 | 31.3 | 28N | 28+0.028+0.007 | 8+0.0360 | 31.0 |
| 30 | 30+0.0210 | 7+0.061+0.025 | 33.0 | 30H | 30+0.0210 | 8+0.0360 | 33.3 | - | - | - | - |
| 32 | 32+0.0250 | 10+0.061+0.025 | 35.5 | 32H | 32+0.0250 | 10+0.0360 | 35.3 | - | - | - | - |
| 35 | 35+0.0250 | 10+0.061+0.025 | 38.5 | 35H | 35+0.0250 | 10+0.0360 | 38.3 | - | - | - | - |
| 38 | 38+0.0250 | 10+0.061+0.025 | 41.5 | 38H | 38+0.0250 | 10+0.0360 | 41.3 | 38N | 38+0.034+0.009 | 10+0.0360 | 41.0 |
| 40 | 40+0.0250 | 10+0.061+0.025 | 43.5 | 40H | 40+0.0250 | 12+0.0430 | 43.3 | - | - | - | - |
| 42 | 42+0.0250 | 10+0.061+0.025 | 45.5 | 42H | 42+0.0250 | 12+0.0430 | 45.3 | 42N | 42+0.034+0.009 | 12+0.0430 | 45.0 |
| 45 | 45+0.0250 | 12+0.075+0.032 | 48.5 | 45H | 45+0.0250 | 14+0.0430 | 48.8 | - | - | - | - |
| 48 | 48+0.0250 | 12+0.075+0.032 | 51.5 | 48H | 48+0.0250 | 14+0.0430 | 51.8 | 48N | 48+0.034+0.009 | 14+0.0430 | 51.5 |
| 50 | 50+0.0250 | 12+0.075+0.032 | 53.5 | 50H | 50+0.0250 | 14+0.0430 | 53.8 | - | - | - | - |

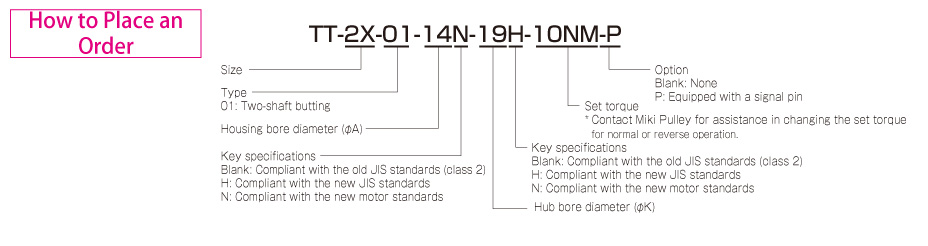

Options of TT-□-01 Types
Optional Signal Pin
Unattended or remotely controlled machines and equipment require equipment that detects an overload and automatically switches off the power or sounds a warning alarm.
An overload can be detected by connecting the signal pin to the torque tender.
When an overload is detected, the input side and the output side are disconnected and the cam mechanism of the torque tender hub pushes the signal pin out in the radial direction. This can be used to switch off the power or sound a warning alarm.
Be sure to use the housing as the input side.
The standard product cannot be modified to connect the signal pin. If you need to
connect the signal pin, add "-P" to the end of the model when you order the product.
|
Size |
M | Y | R | N |
|---|---|---|---|---|
| 1X | 24 | 1.5 | 6.5 | 5.5 |
| 2 | 29 | 2.5 | 5 | 4.5 |
| 2X | 36 | 2.5 | 5 | 4.5 |
| 3 | 43 | 2.5 | 5 | 4.5 |
| 3X | 42 | 2.5 | 5 | 4.5 |
| 4X | 55 | 2.5 | 5 | 2 |
TT-□-03 Types
TT-□-03 Types
Specifications
| Type | Size | Set torque value ［N・m］ | Max. rotation speed ［min-1］ | Moment of inertia ［kg・m2］ | Mass ［kg］ | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Spring color | |||||||||||||
| Colorless | Blue | Red | Yellow | White | Gray | Green | Brown* | Colorless* | |||||
| TT-1X-03 | 1X | 0.2 | 0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 1800 | 0.09×10-3 | 0.4 |
| TT-2-03 | 2 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 1800 | 0.31×10-3 | 0.8 |
| TT-2X-03 | 2X | 2 | 3 | 5 | 8 | 10 | 12 | 15 | 18 | 20 | 1800 | 0.66×10-3 | 1.1 |
| TT-3-03 | 3 | 5 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 1800 | 1.59×10-3 | 1.7 |
| TT-3X-03 | 3X | 10 | 16 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 1800 | 2.43×10-3 | 3.0 |
| TT-4X-03 | 4X | 20 | 30 | 50 | 80 | 100 | 120 | 150 | 180 | 200 | 500 | 15.8×10-3 | 6.5 |
*The above set torque values listed are measured at a speed of 1500 min-1.
*Use components with larger dimensions for applications with the torque marked by [*] requiring enhanced reliability.
[Dimensions]
| Size | Shaft bore dimensions in compliance with the new JIS standards K |
|---|---|
| 1X | 10, 11, 12 |
| 2 | 11, 12, 14, 15, 16 |
| 2X | 14, 15, 16, 18, 19 |
| 3 | 18, 19, 20, 22, 24, 25 |
| 3X | 18, 19, 20, 22, 24, 25 |
| 4X | 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42, 45 |
| Size | Shaft bore dimensions in compliance with the old JIS standards K |
|---|---|
| 1X | 8, 10, 11, 12 |
| 2 | 11, 12, 14, 15, 16 |
| 2X | 14, 15, 16, 18, 19, 20 |
| 3 | 18, 19, 20, 22, 24, 25 |
| 3X | 18, 19, 20, 22, 24, 25 |
| 4X | 19, 20, 22, 24, 25, 28, 30, 32, 35, 38, 40, 42, 45 |
* There is no keyway for bore diameter o8 mm.
* See below for details on bore drilling standards.

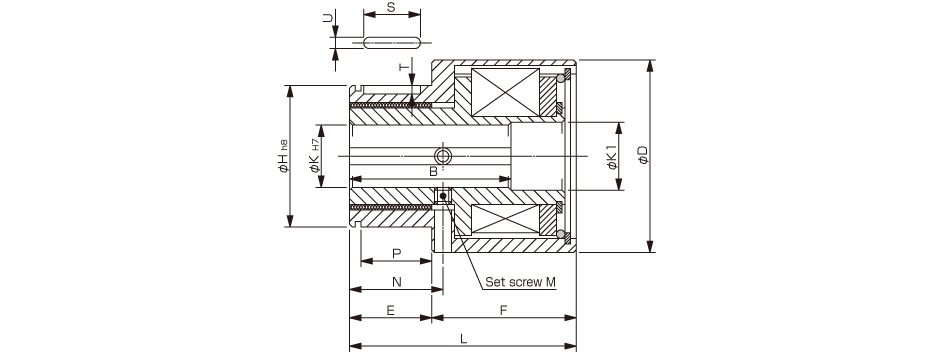

| Size | K1 | B | D | E | F | H | N | L | P | S | T | U | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1X | 12.5 | 34 | 42 | 20 | 35 | 30 | 25 | 55 | 16 | 14 | 2.5 | 4 | 2-M4 |
| 2 | 16.5 | 38 | 55 | 25 | 40 | 40 | 30 | 65 | 20 | 18 | 3 | 5 | 2-M5 |
| 2X | 20.5 | 40 | 65 | 25 | 45 | 45 | 31 | 70 | 20 | 18 | 3 | 5 | 2-M5 |
| 3 | 25.5 | 52.5 | 75 | 35 | 55 | 60 | 45 | 90 | 30 | 28 | 4 | 7 | 2-M6 |
| 3X | 25.5 | 75 | 75 | 35 | 90 | 60 | 45 | 125 | 30 | 28 | 4 | 7 | 2-M6 |
| 4X | 46 | 100 | 120 | 50 | 90 | 85 | 57 | 140 | 45 | 40 | 4.5 | 12 | 2-M8 |
* The outer diameter key (old JIS class 2) and stop ring are included accessories.
[Standard Hole-drilling Standards]
| Models compliant with the old JIS standards (Class 2) | Models compliant with the new JIS standards | Models compliant with the new motor standards | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Nominal bore diameter | Bore diameter øA/øK | Keyway width W | Keyway height T | Nominal bore diameter | Bore diameter øA/øK | Keyway width W | Keyway height T | Nominal bore diameter | Bore diameter øA/øK | Keyway width W | Keyway height T |
| Tolerance | H7 | E9 | +0.50 | Tolerance | H7 | H9 | +0.50 | Tolerance | G7 | H9 | +0.50 |
| 8 | 8+0.0150 | - | - | - | - | - | - | - | - | - | - |
| 10 | 10+0.0150 | 4+0.050+0.020 | 11.5 | 10H | 10+0.0150 | 4+0.0300 | 11.8 | - | - | - | - |
| 11 | 11+0.0180 | 4+0.050+0.020 | 12.5 | 11H | 11+0.0180 | 4+0.0300 | 12.8 | - | - | - | - |
| 12 | 12+0.0180 | 4+0.050+0.020 | 13.5 | 12H | 12+0.0180 | 4+0.0300 | 13.8 | - | - | - | - |
| 14 | 14+0.0180 | 5+0.050+0.020 | 16.0 | 14H | 14+0.0180 | 5+0.0300 | 16.3 | 14N | 14+0.024+0.006 | 5+0.0300 | 16.0 |
| 15 | 15+0.0180 | 5+0.050+0.020 | 17.0 | 15H | 15+0.0180 | 5+0.0300 | 17.3 | - | - | - | - |
| 16 | 16+0.0180 | 5+0.050+0.020 | 18.0 | 16H | 16+0.0180 | 5+0.0300 | 18.3 | - | - | - | - |
| 18 | 18+0.0180 | 5+0.050+0.020 | 20.0 | 18H | 18+0.0180 | 6+0.0300 | 20.8 | - | - | - | - |
| 19 | 19+0.0210 | 5+0.050+0.020 | 21.0 | 19H | 19+0.0210 | 6+0.0300 | 21.8 | 19N | 19+0.028+0.007 | 6+0.0300 | 21.5 |
| 20 | 20+0.0210 | 5+0.050+0.020 | 22.0 | 20H | 20+0.0210 | 6+0.0300 | 22.8 | - | - | - | - |
| 22 | 22+0.0210 | 7+0.061+0.025 | 25.0 | 22H | 22+0.0210 | 6+0.0300 | 24.8 | - | - | - | - |
| 24 | 24+0.0210 | 7+0.061+0.025 | 27.0 | 24H | 24+0.0210 | 8+0.0360 | 27.3 | 24N | 24+0.028+0.007 | 8+0.0360 | 27.0 |
| 25 | 25+0.0210 | 7+0.061+0.025 | 28.0 | 25H | 25+0.0210 | 8+0.0360 | 28.3 | - | - | - | - |
| 28 | 28+0.0210 | 7+0.061+0.025 | 31.0 | 28H | 28+0.0210 | 8+0.0360 | 31.3 | 28N | 28+0.028+0.007 | 8+0.0360 | 31.0 |
| 30 | 30+0.0210 | 7+0.061+0.025 | 33.0 | 30H | 30+0.0210 | 8+0.0360 | 33.3 | - | - | - | - |
| 32 | 32+0.0250 | 10+0.061+0.025 | 35.5 | 32H | 32+0.0250 | 10+0.0360 | 35.3 | - | - | - | - |
| 35 | 35+0.0250 | 10+0.061+0.025 | 38.5 | 35H | 35+0.0250 | 10+0.0360 | 38.3 | - | - | - | - |
| 38 | 38+0.0250 | 10+0.061+0.025 | 41.5 | 38H | 38+0.0250 | 10+0.0360 | 41.3 | 38N | 38+0.034+0.009 | 10+0.0360 | 41.0 |
| 40 | 40+0.0250 | 10+0.061+0.025 | 43.5 | 40H | 40+0.0250 | 12+0.0430 | 43.3 | - | - | - | - |
| 42 | 42+0.0250 | 10+0.061+0.025 | 45.5 | 42H | 42+0.0250 | 12+0.0430 | 45.3 | 42N | 42+0.034+0.009 | 12+0.0430 | 45.0 |
| 45 | 45+0.0250 | 12+0.075+0.032 | 48.5 | 45H | 45+0.0250 | 14+0.0430 | 48.8 | - | - | - | - |
| 48 | 48+0.0250 | 12+0.075+0.032 | 51.5 | 48H | 48+0.0250 | 14+0.0430 | 51.8 | 48N | 48+0.034+0.009 | 14+0.0430 | 51.5 |
| 50 | 50+0.0250 | 12+0.075+0.032 | 53.5 | 50H | 50+0.0250 | 14+0.0430 | 53.8 | - | - | - | - |

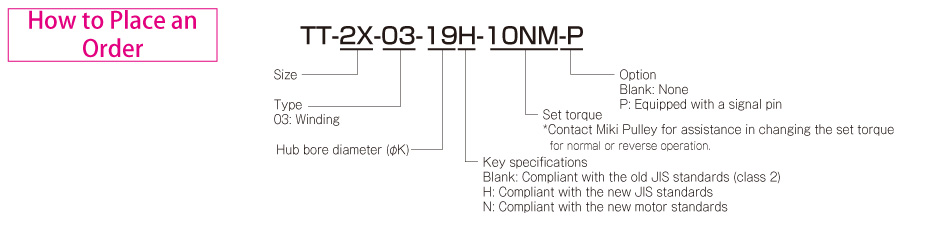

Options of TT-□-03 Types
Optional Signal Pin
Unattended or remotely controlled machines and equipment require equipment that detects an overload and automatically switches off the power or sounds a warning alarm.
An overload can be detected by connecting the signal pin to the torque tender.
When an overload is detected, the input side and the output side are disconnected and the cam mechanism of the torque tender hub pushes the signal pin out in the radial direction. This can be used to switch off the power or sound a warning alarm.
Be sure to use the housing as the input side.
The standard product cannot be modified to connect the signal pin. If you need to
connect the signal pin, add "-P" to the end of the model when you order the product.
| Size | M | Y | R | N |
|---|---|---|---|---|
| 1X | 47 | 1.5 | 6.5 | 5.5 |
| 2 | 56 | 2.5 | 5 | 4.5 |
| 2X | 60 | 2.5 | 5 | 4.5 |
| 3 | 79 | 2.5 | 5 | 4.5 |
| 3X | 114 | 2.5 | 5 | 4.5 |
| 4X | 125 | 2.5 | 5 | 2 |
